“張國臂掖，以通西域”。河西走廊最負盛名的絲路古城因水土宜人、物產豐富，而被稱為“金張掖”。張掖境內水能、太陽能、風能、生物質能及地?zé)崮苜Y源儲量均位居甘肅省前列。

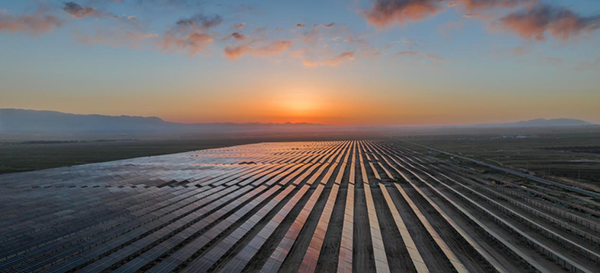

甘州南灘30萬千瓦光伏發電項目正是這座城市能源發展的一個縮影。該項目利用豐富的太陽能資源，展現了張掖積極推進清潔能源建設的決心。
項目概況

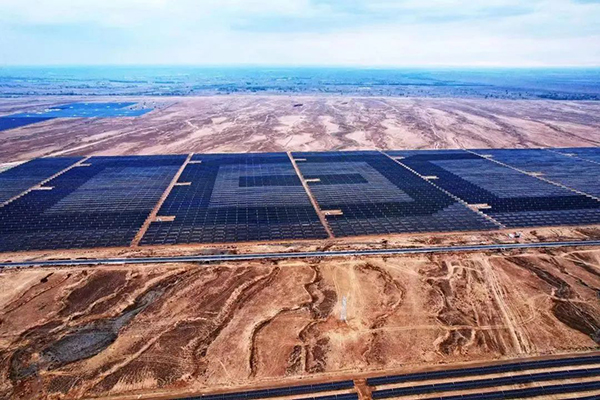

項目位于甘州區南灘光伏產業園，是張掖市“十四五”第一批風電光伏發電競爭性配置項目，也是截至目前張掖市建成的單體規模最大的集中式光伏發電項目。項目總投資14.3億元，規劃建設300光伏發電項目，配套建設一座60MW/120MWh儲能電站和一座110千伏升壓站及2.4千米送出線路，占地面積共7085畝。
歷經500多個日夜，飽經戈壁黃沙和嚴寒風雪的洗禮，項目于2023年4月成功并網投運。
三旺通信在光伏發電配套儲能項目建設中為通信網絡系統（CNS）提供通信方案支撐，運用高性能的通信設備和解決方案，構建一個高效可靠的數據傳輸網絡，實現光伏發電儲能系統精確的信息交流和資源有效利用。
光伏電站主要由光電池陣列、匯流箱、低壓直流柜、逆變柜、交流低壓柜、升壓變壓器等組成，配套儲能系統由電池、電池管理系統（BMS）、儲能變流器（PCS）及能源管理系統（EMS）等組成。通信網絡系統（CNS）則主要是通過通信設備將光伏電站儲能系統內的信息傳輸?shù)侥茉垂芾硐到y(tǒng)中，從而實現對光伏電站儲能系統的監控、管理和維護。
項目中，為實現電站設備的統一運行監控，數據的集中管理，給運維和管理人員等提供全面、便捷的數據和服務，實現能源最大化消納、節省運維成本、提高自動化和專業化程度，以及通過市場化收益分配實現多方共贏，項目管理方對CNS提出了更高的運行要求。
1. 系統需求
適用嚴苛工業環境，具備高性能、高可靠的工業級設備，技術成熟，支持標準的TCP/IP協議；
設備可根據項目需要來選擇不同數量、不同速率和不同接口類型；
設備應具備虛擬局域網（VLAN IEEE802.1Q）協議，支持標準的SNMP網絡管理功能，能滿足整個網絡進行管理、監視、分析、診斷等；
設備應滿足相應的等保要求，如：密碼復雜程度、密碼有效期、多次登錄失敗鎖定、SSH、HTTPS等；
網絡需采用多種冗余技術來保證整個網絡的可靠性（例如：冗余環網技術），能確保在50ms內實現網絡的冗余切換；
可提供專業的網絡管理軟件，采用圖形化的網管，實現對交換設備的配置、故障告警、流量監控 、故障分析，提升系統的維護管理。
2. 三旺通信雙環網方案

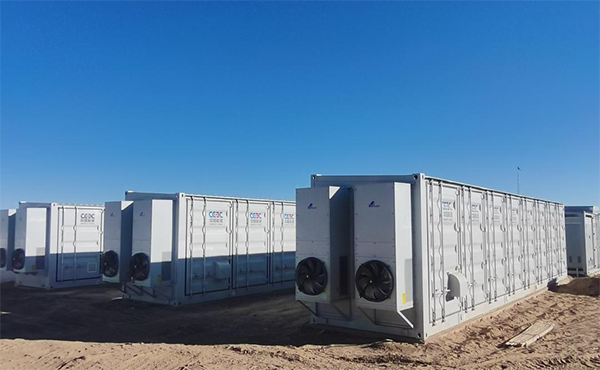

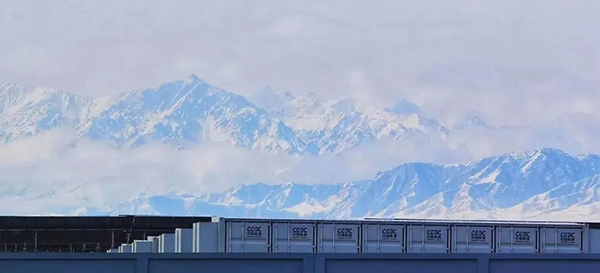

儲能站系統規模為60MW/120MWh，共配置24個儲能集裝箱，每個集裝箱2.5MW/5MWh。方案設計為6個集裝箱為1組，每組采用雙控制環網+雙信息環網的網絡架構，共4個環網，增強電站數據控制、傳輸?shù)膶?shí)時性、可靠性。
方案采用IES6210系列工業以太網交換機構建雙控制環網+雙信息環網的網絡架構，升壓變室對應部署匯聚工業交換機。信息環網采集電池溫度、電流、電壓及PCS、箱變測控等各單元的實時信息，將各單元設備信息匯總后上傳給能量管理系統；控制環網主要是能量管理系統通過本地控制器實現對儲能系統的控制，本地控制器負責各儲能子系統的啟停邏輯管理、系統保護邏輯處理和儲能功率分配等工作，實現數據通訊、數據采集、數據監控等功能。
項目中，網絡正常運行的時間是非常關鍵的因素，為確保網絡的可靠性，三旺通信工業以太網交換機采用私有SW-Ring環網保護技術，出現網絡故障時可在50ms內快速實現環網自愈，確保網絡的正常通訊。
3. 方案價值
儲能是解決棄風、棄光的有效途徑之一，具有動態吸收能量并適時釋放的特點，能夠有效彌補光伏發電的間歇性、波動性，改善300MW光伏發電輸入功率的可控性；在不增加輸電通道容量的情況下可以提高新能源上網電量，甚至優先調度新能源，增加新能源的利用率。
利用儲能削峰填谷功能，可減少棄光，另外，在光伏出力不受限時可調整至平滑出力模式。儲能調節以削峰填谷為主，平滑出力為輔，兩者可相互切換，也可設置跟蹤計劃、參與調頻模式。
三旺通信通過優化數據傳輸?shù)乃俣群头€(wěn)定性、實現各設備、各系統之間的信息交互，確保數據和系統的安全性，實現發電系統的高效、穩定運行。
設備兼容性：根據不同的光伏發電配套儲能項目需求，方案中配套提供適應各種環境的工業設備，如無線局域網（WLAN）、以太網等，確保數據能夠順利傳輸；
數據傳輸速度與穩定性：方案采用了SW-Ring環網技術，可在50ms內實現網絡故障自愈，優化了數據傳輸?shù)乃俣群头€(wěn)定性，確保配套儲能系統的數據能夠?qū)崟r(shí)、準確地傳輸；
信息交互：方案不僅優化了數據的傳輸，還可以實現各設備、各系統之間的信息交互，使得設備間能夠互相通信、互相協調，提高整體運行效率；
安全性：方案考慮了安全性，包括數據加密、訪問控制、安全審計等，確保配套儲能項目中的數據和系統的安全性。
曾經的荒灘戈壁，如今的光伏“海洋”，張掖乘“光”而起，向光而行，用無限風光寫就綠色財富傳奇。
作為區域重點發展的新能源產業項目之一，該項目投運后，有效提升了張掖能源中新能源占比，提高清潔能源利用率，有效地減緩空氣污染，推動當?shù)靥歼_(dá)峰、碳中和目標的實現，對地方經濟發展具有重要意義。三旺通信通過持續的技術創新和服務創新，為當?shù)啬茉唇Y(jié)構的優化和環保事業的發展做出積極貢獻。
