支持24路10 MBit/s APL Spru接口
支持2路千兆電口和2路千兆SFP插槽
支持PROFINET RT實時通信、S2和H-sync，滿足一致性類別CC-B需求
支持PROFINET MRP網絡冗余，提高網絡可靠性，重新組態時間≤200ms
支持IEEE802.1AS、IEEE802.1Qbv、IEEE802.1Qbu、IEEE802.1CB、IEEE802.1Qci和IEEE802.1Qcc等TSN時間敏感網絡協議標準，為數據提供低時延、高可靠的確定性傳輸
支持2路20~60VDC冗余電源輸入，支持防反接
支持-40~75℃工作溫度
支持IP40防護等級
IES6300APL-24R2GT2GS-2LV是一款高性能APL以太網交換機，專為嚴苛的工業環境與先進的流程自動化而設計。提供24路APL分支接口、2路千兆電口和2路千兆SFP插槽，產品支持20~60VDC電源方案，采用DIN導軌式安裝方式，能滿足不同應用現場的需求。

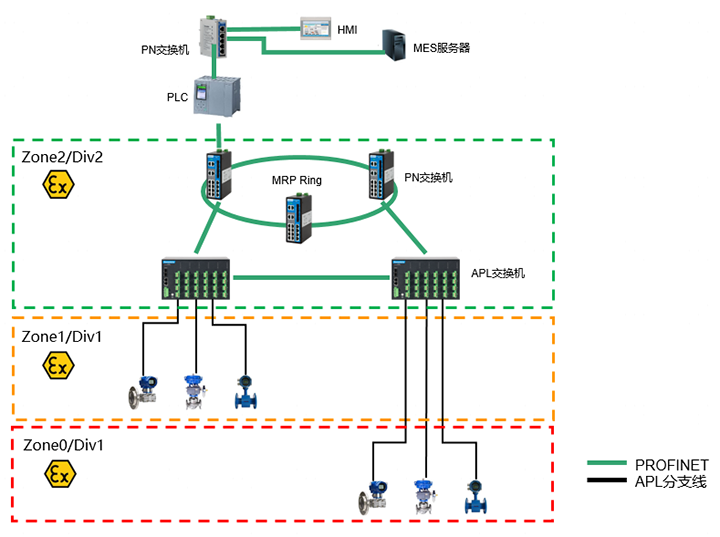

APL網絡拓?fù)?/strong>
時間敏感網絡（TSN：Time Sensitive Networking）是IEEE802.1 TSN任務組開發的一套協議標準，該標準定義了以太網數據傳輸?shù)臅r間敏感機制，通過允許一些流量分組優先轉發，利用門控調度機制清理線路以及帶寬預留等機制來保證業務流量在以太網中的傳輸性能，為標準以太網增加了確定性和可靠性，以確保以太網能夠為關鍵數據的傳輸提供穩定一致的服務級別，當前可支持的時間敏感網絡基礎協議包括：IEEE 802.1AS、IEEE 802.1Qbv、IEEE 802.1Qbu、IEEE 802.1CB、IEEE 802.1Qci、IEEE 802.1Qcc (Netconf/Yang)等。
網管系統支持多種網絡協議和行業標準，如PROFINET協議、TSN協議、靜態路由、RIP、VRRP、STP/RSTP/MSTP、GMRP、ERPS、802.1Q VLAN、QoS功能、DHCP Server、DHCP Client、IGMP靜態組播功能、LLDP、端口匯聚、端口鏡像等；擁有完善的管理功能，支持端口配置、端口統計、端口IP綁定、訪問控制、802.1X認證、網絡診斷、快速配置、在線升級等；可支持CLI、HTTP、HTTPS、TELNET、SSH等訪問方式。網管系統界面設計友好，操作簡單方便，能帶給您良好的用戶體驗。
電源輸入為兩條獨立的供電電路，確保在一路電源出現故障時，設備依然能正常運行。當電源或端口出現鏈路故障時，ALM告警燈會高亮發出警報，同時繼電器連接的報警設備也會發出告警，以便現場快速的排查故障。硬件采用無風扇、低功耗、寬溫設計，通過符合行業標準的嚴格測試，能夠適應對EMC有嚴酷要求的工業現場環境，可廣泛應用于化工、制藥、水處理系統等工業領域。
PROFINET符合一致性類別CC-B，可快速響應實時通信、快速錯誤偵測和網絡自愈
TSN支持802.1 TSN系列標準，支持時間敏感流的及時交付
-IEEE 802.1 AS 時間同步
-IEEE 802.1 Qbv 時間感知整形器
-IEEE 802.1 Qbu 幀搶占
-IEEE 802.1 CB 幀可靠性復制和消除
-IEEE 802.1 Qci 單個流過濾和監管
-IEEE 802.1 Qcc 網絡資源集中管控
SNMPv1/v2c/v3用于不同級別的網絡管理
RMON可用于高效靈活的網絡監控
QoS允許實時流量分類和優先級
LLDP可實現自動拓?fù)浒l(fā)現，便于可視化管理
DHCP服務器和DHCP客戶端可用于分配不同策略的IP地址
DHCP Snooping保證DHCP客戶端從合法的DHCP服務器處獲取IP地址
DHCP中繼功能可實現跨網段IP地址、網關、DNS的配置
文件管理便于對設備快速配置和在線升級
繼電器報警便于施工現場的故障排查
日志信息和日志服務器可本地和遠程記錄用戶操作、系統故障、系統安全等信息
用戶權限分級配置可實現對用戶特權級別的設定
ACL可增強網絡的靈活性和安全性，支持ACL IN和OUT雙向
SSH配置、HTTPS配置可提高設備管理安全性，保證數據的訪問安全
Ring、MRP和STP/RSTP/MSTP可實現網絡冗余，防止網絡風暴
ERPS功能可實現鏈路備份和提高網絡的可靠性
端口匯聚和LACP可增加網絡帶寬，增強網絡連接的可靠性，以實現最佳帶寬利用率
IGMP/MLD Snooping/GMRP可用于過濾組播流量，以節約網絡帶寬
IGMP/MLD可用于組播成員管理和維護
VRRP、RIP/RIPng、ISIS、OSPF/OSPFv3可實現動態路由配置
PIM-DM、PIM-SM可用于創建并維護組播路由表項，實現組播路由轉發
NAT將私有IP地址映射到外部網絡合法IP地址，減緩可用IP地址空間消耗
環路檢測通過檢測端口是否存在環路，有效消除端口環路造成的影響
IPDT可追蹤IP設備狀態，實現與其它應用聯動
Smart Link鏈路備份，提供可靠高效的備份和快速的切換機制
通過Ping、Traceroute、網線診斷、SFP數字診斷可進行網絡診斷和故障排查
端口鏡像可對數據進行分析和監視，便于在線調試
| 項目 | 參數 |
|---|---|
標準和協議 | 10Base-T，遵循IEEE 802.3 100Base-TX，遵循IEEE 802.3u 1000Base-T，遵循IEEE 802.3ab 1000Base-X，遵循IEEE 802.3z PROFINET，遵循IEC 61158和IEC 61784 TSN，遵循IEEE 802.1AS IEEE 802.1Qbv IEEE 802.1Qbu IEEE 802.1CB IEEE 802.1Qci IEEE 802.1Qcc 流控，遵循IEEE 802.3x 生成樹，遵循IEEE 802.1D 快速生成樹，遵循IEEE 802.1w 多生成樹，遵循IEEE 802.1s ERPS，遵循ITU-T G.8032 VLAN，遵循IEEE 802.1Q LLDP，遵循IEEE 802.1AB LACP，遵循IEEE 802.3ad |
管理功能 | SNMP v1/v2c/v3集中管理設備、RMON、端口鏡像、LLDP、QoS、DHCP Server、DHCP Relay、Modbus TCP監控、端口限速、端口隔離、端口統計、文件管理、在線升級、日志信息、Syslog服務器 |
工業以太網 | PROFINET V2.44 |
安全技術 | 用戶權限分級、ACL、SSH/HTTPS協議授權、鏈路震蕩保護、端口環路檢測、訪問控制、SNMP、RMON、IPDT、IPv6DT、Smart-Link、NAT、端口告警、溫度告警、電源告警、網絡負載告警 |
交換功能 | 802.1Q VLAN、MAC、靜態聚合、LACP、ARP、風暴抑制 |
單播/組播技術 | IGMP-Snooping、MLD-Snooping、GMRP、IGMP、MLD、PIM-SM、PIM-DM、IPv6-PIM-SM、IPv6-PIM-DM |
冗余技術 | Ring、MRP、STP/RSTP/MSTP、ERPS |
路由技術 | RIP、RIPng、OSPF、OSPFv3、ISIS、VRRP、IPv6 VRRP |
故障診斷 | Ping、Traceroute、網線診斷、SFP數字診斷 |
時間管理 | NTP客戶端、時區配置、1588v2 |
TSN時間敏感網絡 | PTP、QBU、QBV、Stream、CB、QCI、Netconf+YANG配置 |
接口 | 上行通信接口： ? 千兆電口：2路10/100/1000Base-T(X)自適應或強制模式，RJ45，自動流量控制，全/半雙工模式自適應，MDI/MDI-X自動偵測 ? 千兆SFP插槽：2路100/1000 Base-X SFP插槽，自適應或強制模式 下行通信接口： ? APL接口：24路10 MBit/s APL Spru（APL連接器），采用5.08-3Pin插拔式彈簧按壓接線端子 ? 接口分類：SPAA ? 額定電壓9.6 V ? 額定電流55.56 mA ? 額定功率0.54W Console口：CLI命令行管理口（RS-232），Type-C 繼電器：支持1路繼電器告警輸出，采用6位5.08mm間距接線端子，繼電器占2位，電流負載能力為1A@30VDC或2A@250VAC |
指示燈 | 電源指示燈、運行指示燈、告警指示燈、接口指示燈、APL指示燈 |
交換屬性 | 傳輸方式：存儲轉發 MAC地址：16K 緩存：12Mbit 背板帶寬：132Gbps 交換時延：<10μs |
電源 | 電源范圍：20~60VDC，雙電源冗余 連接方式：6位5.08mm間距接線端子，電源占4位 連接保護：支持防反接 |
工作環境 | 工作溫度：-40~75℃ 存儲溫度：-40~85℃ 相對濕度：5%~95%（無凝露） |
機械結構 | 外殼：IP40防護等級，金屬外殼 安裝：DIN導軌式安裝 尺寸（寬×高×深）：257mm×158mm×136.5mm |
行業標準 | IEC 61000-4-2 (ESD，靜電放電抗擾度)，Level 4 l 空氣放電：±15kV l 接觸放電：±8kV
IEC 61000-4-4 (EFT，電快速瞬變脈沖抗擾度)，Level 4 l 電源：±4kV l 電口：±2kV
IEC 61000-4-5 (Surge，浪涌沖擊抗擾度)，Level 4 l 電源：差模±2kV，共?！?kV l 電口：差?！?kV，共?！?kV
沖擊：IEC 60068-2-27 自由落體：IEC 60068-2-31 震動：IEC 60068-2-6 |
危險場所應用指標 | Ex ic ec [ia Ga] IIC T4 Gc （測試中） |
認證 | CE、FCC、RoHS |
質保 | 5年 |
可選型號 | APL接口 | 千兆電口 | 千兆SFP | 電源 |
IES6300APL-24R2GT2GS-2LV | 24 | 2 | 2 | 20~60VDC 雙電源冗余 |
